電容器類

什麼是電容器和電容器計算。

什麼是電容器

電容器是存儲電荷的電子組件。電容器由2條緊密的導體(通常是極板)製成,這些導體由介電材料隔開。板連接到電源時會積累電荷。一個極板累積正電荷,而另一個極板累積負電荷。

電容是在1伏電壓下存儲在電容器中的電荷量。

電容以法拉(F)為單位測量。

電容器會斷開直流(DC)電路中的電流,並斷開交流(AC)電路中的短路。

電容器圖片

電容器符號

電容器類
極化電容
可變電容


電容

電容器的電容(C)等於電荷(Q)除以電壓(V):

C = \ frac {Q} {V}

C是法拉電容(F)

Q是存儲在電容器中的電荷,以庫侖(C)為單位

V是電容器極板之間的電壓,單位為伏特(V)

平板電容器的電容

平板電容器的電容(C)等於電容率(ε)乘以平板面積(A)除以平板之間的間隙或距離(d):



C = \ varepsilon \ times \ frac {A} {d}

C是電容器的電容,以法拉(F)為單位。

ε 是電容器的辯證材料的介電常數,以每米法拉(F / m)為單位。

A是電容器板的面積,單位為平方米(m 2 ]。

d是電容器極板之間的距離,以米(m)為單位。

串聯電容器



串聯電容器的總電容C1,C2,C3,..:

\ frac {1} {C_ {Total}} = \ frac {1} {C_ {1}} + \ frac {1} {C_ {2}} + \ frac {1} {C_ {3}} +。 。

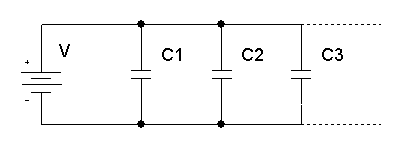

並聯電容器

並聯電容器的總電容C1,C2,C3,..:

C合計= C 1 + C 2 + C 3 + ...

電容器電流

電容器的瞬時電流i c(t)等於電容器的電容,

乘以瞬時電容器電壓v c(t)的導數:

i_c(t)= C \ frac {dv_c(t)} {dt}

電容器電壓

電容器的瞬時電壓v c(t)等於電容器的初始電壓,

加1 / C乘以時間t上瞬時電容器電流i c(t)的積分:

v_c(t)= v_c(0)+ \ frac {1} {C} \ int_ {0} ^ {t} i_c(\ tau)d \ tau

電容器能量

電容器以焦耳(J)為單位的存儲能量E C等於法拉(F)以內的電容C

乘以以伏特(V)為單位的方形電容器的電壓V C除以2:

È Ç = C ^×V c ^ 2 /2

交流電路

角頻率

ω = 2πf

ω-以弧度/秒為單位的角速度(rad / s)

f-以赫茲(Hz)為單位的頻率。

電容器的電抗

X_C =-\ frac {1} {\ omega C}

電容器阻抗

笛卡爾形式:

Z_C = jX_C = -j \ frac {1} {\ omega C}

極性形式:

ž Ç = X Ç ∟-90度

電容器種類

可變電容 可變電容器具有可變電容
電解電容 當需要高電容時,可使用電解電容器。大多數電解電容器都是極化的
球形電容器 球形電容器具有球形
電力電容器 功率電容器用於高壓電源系統。
陶瓷電容器 陶瓷電容器具有陶瓷介電材料。具有高壓功能。
鉭電容 氧化鉭電介質材料。具有高電容
雲母電容器 高精度電容器
紙電容 紙介電材料
